■資料概要
今回の【資料】では、近鉄1233系1237Fの車両側面について、その外観を簡単な車両変遷情報等と共に写真で紹介します。
1233系は、日立製の制御機器を採用した1220系に標準軌線共通仕様を採り入れた系列群の一系列です。
同じく共通仕様設計で竣工した1230系は、製造途中の仕様変更となった都合で車体のみ1220系と同仕様となっていますが、この1233系以降に登場した編成は、当初から共通仕様を反映した新設計車体が採用されています。
■資料詳細
第184資料目 目次
◆車両変遷情報等
◆公式側車両側面
◆非公式側車両側面
◆車両変遷情報等
◆公式側車両側面
◆非公式側車両側面
3：編成ギャラリー・スライド(各側別)
※ギャラリーの画像は、クリックするとフルサイズで表示します(別ページ表示)。
※スライドは5秒毎で自動的に移行しますが、止めて見る事も可能です。
◆公式側
◆非公式側
4：参考文献・情報
●文献
〈購入可能な文献〉
●ソーシャルメディア
5：リンク集
※このページ内における「公式側」は、車両に対して [1位 (車両側面) 2位] となっている側の事を指します。反対に「非公式側」は、車両に対して [2位 (車両側面) 1位] となっている側の事を指します。
【スポンサーリンク】
◆車両変遷情報等
●車両変遷情報
竣工年月日：1989.07.06 [近畿車輛]
新製時配置・所属：京都線・西大寺検車区
外板裾帯省略：2000.07 [五位堂(検査入場時)]
所属検車区変更：2003.03.06? ※[西大寺(2002.04.01)→東花園(2003.04.01)]
転落防止幌取付等：2010.08 [五位堂(入場時)] ※段違いタイプ
－室内床材更新 ※7020系の室内床に準じた仕様

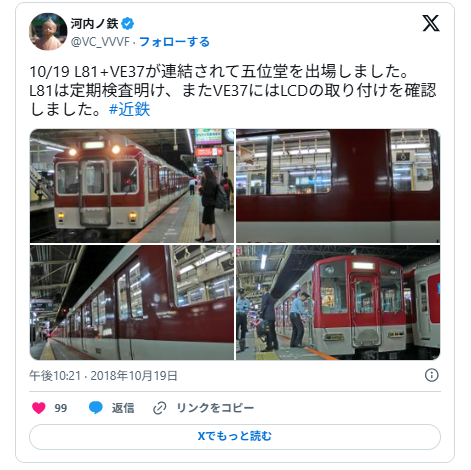

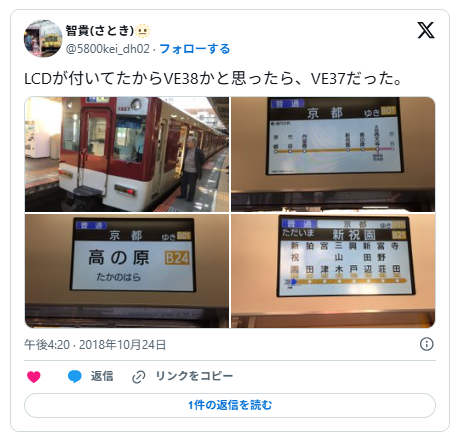

客室案内装置取付等：2018.10 [五位堂(入場時)] ※LCD方式/参考文献では[高安]実施扱い
－連結部注意喚起スピーカー取付

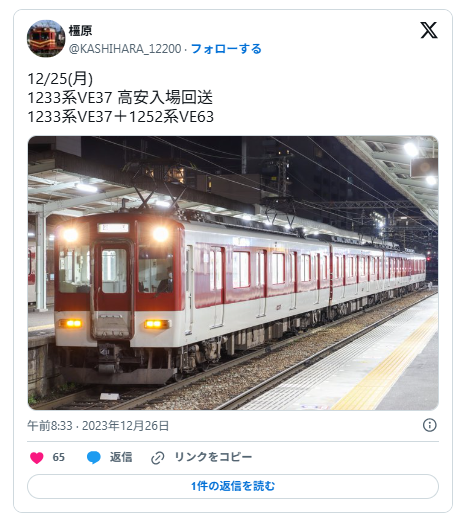

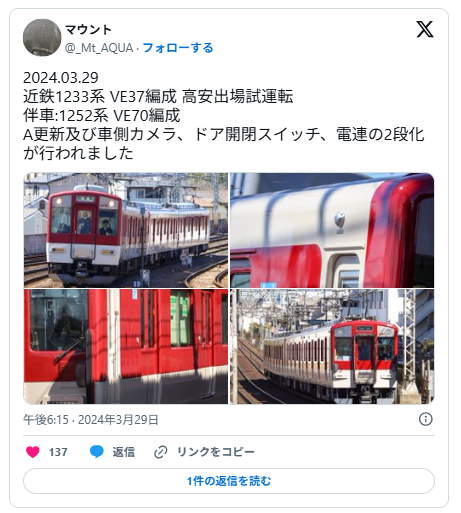

車体更新（1回目）等：2024.03 [高安]
－前照灯・標識灯位置変更 ※更新前後で互いの設置位置を入替
－前照灯光源変更 ※[HSB→白色LED]化
－種別・行先案内表示機変更 ※正面・側面共に表示方式を[幕→フルカラーLED]へ変更
－側扉上に水切り追設
－車側灯LED化 ※灯具カバーは[赤色→透明(戸閉灯)＆黄色(故障表示灯)]へ変更
－側面ガラス変更 ※客室部のガラスをUVカットグリーンガラスへ更新
－転落防止幌追設 ※正面方/ハーフハイトタイプ
－内装材変更 ※壁面や床面を1620系1623F[A更新施行済]から採用された内装仕様へ更新
－座席モケット柄変更 ※優先席は座席色を[青灰色→橙色]化
－優先席区画増設 ※2位方端部席を[一般席→優先席]化
－妻面貫通扉取手変更 ※妻面貫通路のドアを自閉仕様へ変更し取手を大型化
－スタンションポール追設 ※各座席間中央(優先席区画は黄色着色)
－座席端袖仕切り変更
－室内吊手変更 ※従前設置分を全てKM型つり手へ更新、優先席前設置分は黄色
－車内防犯カメラ追設 ※千鳥配置で各側扉鴨居部に設置
－客室案内装置変更 ※既存LCDを撤去し大型ディスプレイ設置(42インチハーフ)
－ドアチャイム音程変更
－車椅子等用スペース設定
※2位寄り端部(上り方より向かって左側)
※設定箇所は手摺増設・内外に案内ステッカー([車椅子・ベビーカー]マーク)追加
－電気連結器2段化 ※併せて排障装置の正面板形状を変更
－車側カメラ追設 ※1側面あたり2か所(端部に各1か所)/乗務員室内運転台側にモニタ追設
－乗客用ドア開閉ボタン追設 ※客用側扉を半自動ドア化
配置・所属：奈良線・東花園検車区（2020年4月1日現在）
●当該車両の主要装備機器(床下)
補助電源装置(MG)・電動空気圧縮機(CP)・台車(KD-96C)
◆公式側車両側面
← 橿原神宮前・近鉄奈良 (C#1337) 大阪難波・京都 →
連結器…〔1位寄：密着連結器[CSD-90/電連付] (C#1337) 三管式半永久連結器[CSE-80]：2位寄〕
◆非公式側車両側面
← 京都・大阪難波 (C#1337) 近鉄奈良・橿原神宮前 →
連結器…〔2位寄：三管式半永久連結器[CSE-80] (C#1337) 密着連結器[CSD-90/電連付]：1位寄〕
◆車両変遷情報等
●車両変遷情報
竣工年月日：1989.07.06 [近畿車輛]
新製時配置・所属：京都線・西大寺検車区
外板裾帯省略：2000.07 [五位堂(検査入場時)]
所属検車区変更：2003.03.06? ※[西大寺(2002.04.01)→東花園(2003.04.01)]
転落防止幌取付等：2010.08 [五位堂(入場時)] ※段違いタイプ
－室内床材更新 ※7020系の室内床に準じた仕様
客室案内装置取付：2018.10 [五位堂(入場時)] ※LCD方式/参考文献では[高安]実施扱い
車体更新（1回目）等：2024.03 [高安]
－前照灯・標識灯位置変更 ※更新前後で互いの設置位置を入替
－前照灯光源変更 ※[HSB→白色LED]化
－種別・行先案内表示機変更 ※正面・側面共に表示方式を[幕→フルカラーLED]へ変更
－側扉上に水切り追設
－車側灯LED化 ※灯具カバーは[赤色→透明(戸閉灯)＆黄色(故障表示灯)]へ変更
－側面ガラス変更 ※客室部のガラスをUVカットグリーンガラスへ更新
－転落防止幌追設 ※正面方/ハーフハイトタイプ
－内装材変更 ※壁面や床面を1620系1623F[A更新施行済]から採用された内装仕様へ更新
－座席モケット柄変更 ※優先席は座席色を[青灰色→橙色]化
－優先席区画増設 ※2位方端部席(非公式側)を[一般席→優先席]化
－妻面貫通扉取手変更 ※妻面貫通路のドアを自閉仕様へ変更し取手を大型化
－スタンションポール追設 ※各座席間中央(優先席区画は黄色着色)
－座席端袖仕切り変更
－室内吊手変更 ※従前設置分を全てKM型つり手へ更新、優先席前設置分は黄色
－車内防犯カメラ追設 ※千鳥配置で各側扉鴨居部に設置
－客室案内装置変更 ※既存LCDを撤去し大型ディスプレイ設置(42インチハーフ)
－ドアチャイム音程変更
－車椅子等用スペース設定
※2位寄り端部(上り方より向かって左側)
※設定箇所は手摺増設・内外に案内ステッカー([車椅子・ベビーカー]マーク)追加
－電気連結器2段化 ※併せて排障装置の正面板形状を変更
－車側カメラ追設 ※1側面あたり2か所(端部に各1か所)/乗務員室内運転台側にモニタ追設
－乗客用ドア開閉ボタン追設 ※客用側扉を半自動ドア化
配置・所属：奈良線・東花園検車区（2020年4月1日現在）
●当該車両の主要装備機器(床下)
主制御装置(VVVFインバータ制御)・台車(KD-96B)
◆公式側車両側面
← 橿原神宮前・近鉄奈良 (C#1237) 大阪難波・京都 →
連結器…〔1位寄：三管式半永久連結器[CSE-80] (C#1237) 密着連結器[CSD-90/電連付]：2位寄〕
◆非公式側車両側面
← 京都・大阪難波 (C#1237) 近鉄奈良・橿原神宮前 →
連結器…〔2位寄：密着連結器[CSD-90/電連付] (C#1237) 三管式半永久連結器[CSE-80]：1位寄〕
3：編成ギャラリー・スライド(各側別)
※ギャラリーの画像は、クリックするとフルサイズで表示します(別ページ表示)。
※スライドは5秒毎で自動的に移行しますが、止めて見る事も可能です。
← 橿原神宮前・近鉄奈良 (1237F) 大阪難波・京都 →
1枚目：C#1337[Tc]、2枚目：C#1237[Mc]
← 京都・大阪難波 (1237F) 近鉄奈良・橿原神宮前 →
1枚目：C#1237[Mc]、2枚目：C#1337[Tc]
●文献
「車両側面カメラを利用した駅ホームでの安全確認方法の検証試験について」
※見れない場合はこちら (2024.03.21/近畿日本鉄道株式会社広報部－KINTETSU NEWS RELEASE)
「Ⅴ資料編 Ⅱ民鉄車両-3 1989年度（１）新造車（在来形式増備も含む） 近畿日本鉄道」『新車年鑑1990年版 鉄道ピクトリアル1990年10月臨時増刊号』、1990年10月10日発行、第40巻第10号 通巻534号、P293
「大手私鉄車両ファイル2002 車両配置表」『鉄道ファン2002年9月号 付録』、2002年9月1日発行、第42巻第9号 通巻497号
「大手私鉄車両ファイル2003 車両配置表」『鉄道ファン2003年9月号 付録』、2003年9月1日発行、第43巻第9号 通巻509号
「近鉄車両―主要機器のあゆみ―」「近畿日本鉄道 現有車両主要諸元表」「近畿日本鉄道 現有車両編成表」『〈特集〉近畿日本鉄道 鉄道ピクトリアル2018年12月臨時増刊号』、2018年12月10日発行、第68巻第12号 通巻954号、P196-208/P285-299/P304-309
「大手私鉄車両ファイル 車両データバンク－平成30年4月1日から平成31年3月31日までの動き」『鉄道ファン2019年8月号 付録』、2019年8月1日発行、第59巻第8号 通巻700号
「大手私鉄車両ファイル2020 車両配置表」『鉄道ファン2020年8月号 付録』、2020年8月1日発行、第60巻第8号 通巻712号
〈購入可能な文献〉…2021.03.02時点
※[amazon.co.jp/楽天市場/Yahoo!ショッピング]で販売中の商品を掲載
※上記時点において、中古品含め、amazon.co.jpでのみ購入可能な商品(他は売切)は単独で掲載
※上記時点以降については、売切となっている可能性もあります
※非売・絶版やプレミア価格となっている文献の入手は、オークションや古本サイトをあたるのも手です
〈購入可能な文献〉終
